Representación de Sistemas Complejos mediante Grafos y Análisis Fractal
El presente artículo propone un marco conceptual que integra la teoría de grafos y el análisis fractal como fundamento epistemológico para la representación y el análisis de riesgos en sistemas de ciberseguridad adversariales. Se argumenta que los sistemas de ciberseguridad organizacional exhiben propiedades fractales estructurales —autosimilitud entre escalas, sensibilidad a condiciones iniciales, distribución de ley de potencia y geometría de atractor extraño— que los modelos lineales de gestión de riesgo son incapaces de capturar.
El riesgo no es un número. Es una topología. Y esa topología tiene la geometría de un fractal."
Representación de Sistemas Complejos mediante Grafos y Análisis Fractal: una lectura adversarial de la ciberseguridad organizacional
Topología, dimensión fractal y métricas de red como fundamento epistemológico del análisis de riesgo en entornos adversariales dinámicos
El presente artículo propone un marco conceptual que integra la teoría de grafos y el análisis fractal como fundamento epistemológico para la representación y el análisis de riesgos en sistemas de ciberseguridad adversariales. Se argumenta que los sistemas de ciberseguridad organizacional exhiben propiedades fractales estructurales —autosimilitud entre escalas, sensibilidad a condiciones iniciales, distribución de ley de potencia y geometría de atractor extraño— que los modelos lineales de gestión de riesgo son incapaces de capturar. La representación del sistema como grafo dirigido permite aplicar métricas topológicas con interpretación adversarial directa. El marco se articula epistemológicamente mediante el enfoque GAMO y se conecta con la línea de investigación doctoral sobre innovación adversarial continua.
- 01 Introducción: el riesgo tiene geometría
- 02 Fundamentos: teoría de grafos para sistemas adversariales
- 03 Propiedades fractales del sistema adversarial
- 04 Tipología de redes y perfiles de resiliencia adversarial
- 05 Métricas de grafo con interpretación adversarial
- 06 Autosimilitud adversarial: el patrón que se repite entre escalas
- 07 El atractor extraño como modelo del equilibrio adversarial
- 08 Análisis epistemológico GAMO
- 09 Discusión
- 10 Conclusiones
- — Glosario de términos
- — Referencias
Introducción: el riesgo tiene geometría

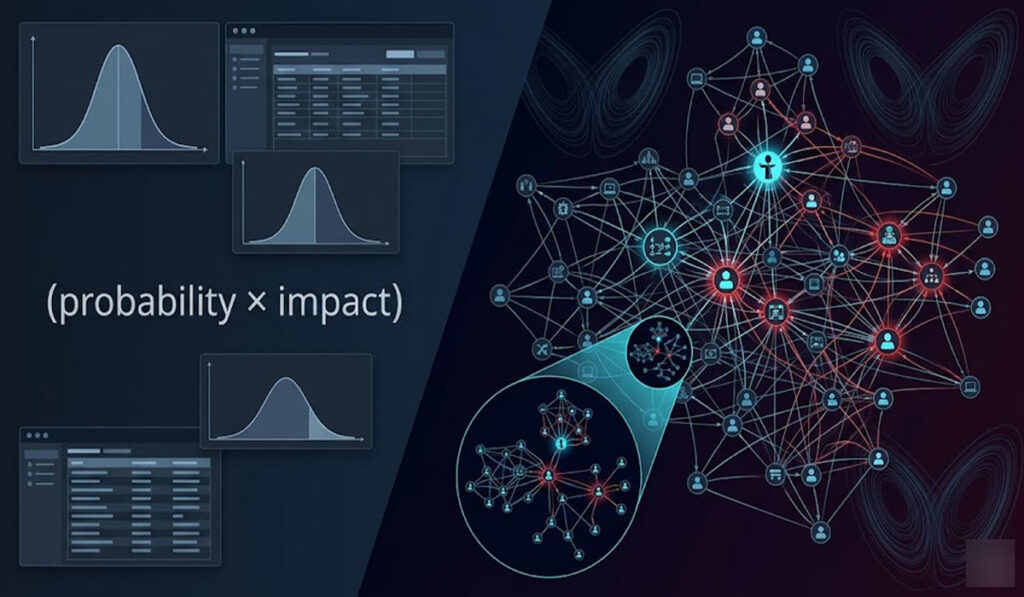

Los modelos dominantes de gestión de riesgo en ciberseguridad comparten una suposición implícita que rara vez se examina: que el riesgo puede ser representado como una magnitud escalar —una probabilidad multiplicada por un impacto— distribuida normalmente entre eventos que son, fundamentalmente, independientes entre sí. Esta representación es computacionalmente cómoda y regulatoriamente conveniente. También es matemáticamente incorrecta para sistemas adversariales complejos.
Los sistemas de ciberseguridad organizacional son grafos: estructuras de nodos (actores, sistemas, procesos) conectados por aristas (dependencias, flujos de información, relaciones de confianza). Y esos grafos exhiben propiedades fractales: sus patrones de riesgo se repiten entre escalas, su distribución de eventos no es gaussiana sino de cola pesada, y su dinámica no converge a un equilibrio estable sino a un atractor extraño.
El programa doctoral ha introducido los fractales como el diagrama del atractor de los sistemas complejos en el espacio de fases (UCB San Pablo, 2026). Este artículo desarrolla esa conexión hacia su aplicación operativa en ciberseguridad adversarial, integrando la teoría de grafos como lenguaje formal de representación y el análisis fractal como herramienta de caracterización de las propiedades emergentes del sistema.
Fundamentos: teoría de grafos para sistemas adversariales
La teoría de grafos, fundada por Euler en 1736 con el problema de los puentes de Königsberg, provee el lenguaje formal para representar cualquier sistema de relaciones. Un grafo G = (V, E) consiste en un conjunto de vértices V (nodos) y un conjunto de aristas E (conexiones). En grafos dirigidos, las aristas tienen dirección; en grafos ponderados, tienen peso que representa la intensidad de la dependencia o el potencial de propagación.
Aplicado a ciberseguridad adversarial, el grafo natural del sistema tiene tres tipos de nodos —amenazas, vulnerabilidades y riesgos— conectados por aristas que representan mecanismos de activación, propagación e impacto. Esta representación subyace al modelo CAVRAM desarrollado en trabajos anteriores de esta serie. No es solo una visualización útil: es la representación matemática que habilita el análisis formal de las propiedades sistémicas del riesgo.
La pregunta que la teoría de grafos permite responder no es «¿cuál es el riesgo de este activo?» sino «¿cómo se propaga el riesgo a través de la topología del sistema?» La diferencia no es de precisión; es de paradigma.
Propiedades fractales del sistema adversarial
Mandelbrot (1982) demostró que los objetos irregulares de la naturaleza —costas, nubes, montañas, mercados financieros— no tienen dimensión entera sino fraccionaria. Esta geometría fractal emerge de la autosimilitud: el patrón global se repite en las partes. Los sistemas adversariales en ciberseguridad exhiben esta misma propiedad en seis dimensiones identificables.
| Propiedad fractal | Definición matemática | Manifestación en ciberseguridad adversarial | Implicación para la gestión | Principio operativo |
|---|---|---|---|---|
| Autosimilitud | Un fractal exhibe el mismo patrón estructural a cualquier escala de observación. La parte contiene la forma del todo. | El patrón Amenaza → Vulnerabilidad → Riesgo se repite en escala individual, organizacional y sectorial. El mecanismo de compromiso es autosimilar entre escalas. | No hay una escala ‘segura’ desde la cual controlar el sistema. Cada nodo replica el riesgo del sistema completo. | El análisis de riesgo a cualquier escala revela la estructura del riesgo en todas las escalas. |
| Atractor extraño | Estado dinámico en el que el sistema orbita indefinidamente sin repetirse ni divergir. Tiene dimensión fractal no entera en el espacio de fases. | La tensión permanente entre organización que optimiza eficiencia y adversario que optimiza impacto no converge a equilibrio ni colapsa. El ‘choque estructural’ tiene esta geometría. | La ciberseguridad no tiene un estado final alcanzable. Gestionarla como si lo tuviera produce falsas sensaciones de seguridad. | La estrategia correcta no es alcanzar el equilibrio sino mantener la capacidad de orbitar el atractor sin degradarse. |
| Sensibilidad a condiciones iniciales | Pequeñas diferencias en el estado inicial producen trayectorias radicalmente distintas. Efecto mariposa (Lorenz, 1963). | Un proveedor con vulnerabilidad menor no resuelta puede generar, bajo ciertas condiciones de activación, una brecha sistémica masiva. Patrón empírico: SolarWinds. | La evaluación de riesgo basada en probabilidad histórica subestima sistemáticamente los eventos de alto impacto originados en condiciones iniciales aparentemente menores. | Las vulnerabilidades pequeñas son potencialmente las más peligrosas: su impacto esperado subestima su impacto real bajo activación. |
| Dimensión no entera (Hausdorff) | Los fractales tienen dimensión fraccionaria. La dimensión mide la ‘rugosidad’ del objeto entre dimensiones euclidianas enteras. | El perímetro relacional de una organización tiene dimensión fractal: cuanto más se examina la frontera real (contratos, APIs, accesos), más extensa e irregular se vuelve. Línea de Koch. | Los modelos que asumen un perímetro acotado están aproximando una geometría fractal con una línea recta. El error crece con la resolución del análisis. | La superficie de ataque real de una organización es siempre mayor que cualquier inventario de activos puede capturar. |
| Iteración y recursividad | Los fractales se generan por la aplicación repetida de una regla simple. La complejidad emerge de la iteración, no de reglas complejas. | El ciclo defensor-atacante —implementa control, analiza, adapta técnica, detecta, responde— es una regla iterativa simple que genera complejidad adversarial creciente. | La complejidad adversarial no requiere un adversario extraordinariamente sofisticado desde el inicio: emerge de la iteración de reglas simples de adaptación. | Cada incidente no analizado es una iteración que el adversario aprovecha y el defensor desperdicia. |
| Distribución de cola pesada (Pareto fractal) | En sistemas fractales, los eventos siguen ley de potencia P(k) ~ k¹&sup7;. Los eventos de gran magnitud son más frecuentes que en modelos gaussianos. | La distribución de incidentes de ciberseguridad no es gaussiana. Los eventos de alto impacto ocurren con frecuencia que los marcos de gestión de riesgos tradicionales subestiman sistemáticamente. | Los marcos basados en valor esperado (probabilidad × impacto) producen subestimaciones sistemáticas en sistemas adversariales con distribución fractal. | El peor escenario en un sistema adversarial fractal es siempre más probable de lo que el modelo estadístico estándar indica. |
La implicación epistemológica más importante no es técnica sino metodológica: si el sistema adversarial tiene propiedades fractales, los métodos de análisis aplicables son los de la geometría fractal y la topología de grafos. Aplicar un método gaussiano a un sistema de cola pesada no produce resultados imprecisos; produce resultados sistemáticamente erróneos en la dirección que más importa.
Tipología de redes y perfiles de resiliencia adversarial
No todos los grafos tienen las mismas propiedades fractales. La arquitectura de las conexiones —la topología— determina el perfil de resiliencia ante fallos aleatorios y ante ataques dirigidos. Barakási (2002) demostró que las redes reales no son aleatorias: siguen patrones estructurales que determinan su comportamiento bajo perturbación.
| Tipo de red | Estructura | Propiedad fractal | Perfil adversarial | Implicación |
|---|---|---|---|---|
| Aleatoria (Erdős–Rényi) | Conexiones distribuidas uniformemente al azar | Distribución de Poisson — no fractal | Alta resiliencia ante ataques dirigidos; baja eficiencia operativa | No representa la realidad organizacional: las dependencias no son aleatorias |
| Mundo pequeño (Watts–Strogatz) | Alta densidad local + atajos de largo alcance | Propiedades fractales parciales | Alta eficiencia + alta velocidad de propagación sistémica | Arquitectura organizacional dominante: eficiente pero vulnerable a propagación rápida de compromiso |
| Libre de escala (Barakási–Albert) | Hubs de alta conectividad + mayoría de baja conectividad | Ley de potencia — fractal completa | Robusta ante fallos aleatorios; extremadamente vulnerable ante ataques dirigidos a hubs | El adversario sofisticado siempre ataca los hubs. Arquitectura más común en ecosistemas digitales reales |
| Modular (comunidades) | Clústeres densos con baja interconexión entre módulos | Fractal intra-módulo, mixta inter-módulo | Resiliencia ante propagación inter-módulo; vulnerabilidad contenida intra-módulo | Arquitectura de diseño recomendada: maximiza la contención sin sacrificar la coherencia operativa |
Métricas de grafo con interpretación adversarial
Una vez que el sistema adversarial está representado como grafo, el análisis topológico provee métricas formales con interpretación directa en términos de riesgo. Estas métricas no son alternativas a los análisis cualitativos: son su formalización matemática.
| Métrica | Definición | Interpretación adversarial | Implicación de diseño |
|---|---|---|---|
| Grado nodal | Número de conexiones de un nodo | Nodos de alta conectividad son hubs de propagación. Un proveedor con muchas dependencias concentra riesgo transitivo. | La centralidad de grado identifica los nodos cuyo compromiso genera el mayor impacto sistémico potencial |
| Intermediación (betweenness) | Frecuencia con que un nodo aparece en caminos más cortos entre otros nodos | Un stakeholder de alta intermediación controla los flujos de información y riesgo. Su compromiso corta o redirige múltiples cadenas. | Los nodos de alta intermediación son los objetivos adversariales más rentables: su compromiso maximiza el impacto con mínimo esfuerzo |
| Clustering | Proporción de vecinos de un nodo que también están conectados entre sí | Grupos densamente conectados propagan el compromiso internamente con velocidad alta antes de que sea detectable desde el exterior. | Los clústeres de alta densidad son burbujas de propagación: el compromiso se expande antes de ser visible |
| Camino promedio | Número medio de pasos entre cualquier par de nodos | Determina la velocidad de propagación sistémica. Grafos de ‘mundo pequeño’ propagan el compromiso en pocas iteraciones. | La eficiencia operativa y el riesgo sistémico están correlacionados positivamente en arquitecturas de mundo pequeño |
| Ley de potencia del grado | Distribución P(k) ~ k¹&sup7; del número de conexiones por nodo | Pocas dependencias críticas tienen muchas conexiones (hubs); muchas tienen pocas. Esta distribución fractal determina la resiliencia heterogénea del sistema. | El sistema es robusto ante fallos aleatorios pero extremadamente vulnerable ante ataques dirigidos a los hubs |
| Modularidad | Grado en que el grafo se divide en comunidades densamente conectadas internamente | Los módulos del grafo de stakeholders corresponden a zonas de propagación diferenciada. Un módulo comprometido puede aislarse o infectar otros. | La arquitectura modular con bajo acoplamiento entre módulos reduce la velocidad de propagación y el radio de impacto de un compromiso |
Autosimilitud adversarial: el patrón que se repite entre escalas
La propiedad fractal más operativamente relevante para la ciberseguridad adversarial es la autosimilitud: el patrón de compromiso se repite estructuralmente a tres escalas de resolución del sistema. El mismo mecanismo —acceso legítimo, vulnerabilidad latente, activación adversarial, desacople relación-impacto— es reconocible en la escala del actor individual, de la organización y del ecosistema sectorial.
La autosimilitud adversarial tiene una consecuencia directa para el diseño del modelo de innovación: las mismas capacidades adaptativas que hacen resiliente a un actor individual hacen resiliente a una organización y a un ecosistema. El modelo no cambia entre escalas; solo cambia la unidad de análisis. Esto fundamenta estructuralmente la transferibilidad del Modelo de Innovación Continua Adversarial entre niveles del sistema.
El atractor extraño como modelo del equilibrio adversarial
Lorenz (1963) describió el atractor extraño al estudiar modelos simplificados de la atmósfera: el sistema nunca repite exactamente la misma trayectoria, nunca diverge hacia el infinito, y su geometría en el espacio de fases tiene dimensión fractal aproximadamente 2.06 —más que una superficie pero menos que un volumen.
El sistema adversarial en ciberseguridad tiene exactamente esta dinámica. El defensor nunca puede reproducir exactamente la misma postura de seguridad; el adversario nunca logra la derrota total del defensor en sistemas con capacidad adaptativa mínima; y la trayectoria del sistema tiene propiedades fractales: periodos de aparente calma seguidos de perturbaciones desproporcionadas, sin patrón repetible pero con estructura estadística reconocible.
El concepto de ‘choque estructural’ introducido en el paper sobre frugalidad adaptativa de esta serie —la tensión permanente entre eficiencia organizacional y disrupción adversarial— es la descripción verbal del atractor extraño del sistema. No hay equilibrio alcanzable; hay una dinámica que puede gestionarse mejor o peor dependiendo de las capacidades adaptativas del sistema.
Las estrategias de seguridad que buscan alcanzar un estado final de ‘sistema seguro’ están combatiendo la geometría del sistema. Las estrategias coherentes con la naturaleza fractal buscan mantener la capacidad de orbitar el atractor —adaptarse continuamente— en lugar de escapar de él.
Análisis epistemológico GAMO
El marco GAMO verifica que el marco fractal-grafo no solo es técnicamente coherente sino epistemológicamente justificado dentro del enfoque hologramático que el programa doctoral adopta. El propio programa ha introducido los fractales como el diagrama del atractor de los sistemas complejos (UCB San Pablo, 2026), lo que valida este desarrollo como extensión coherente de los fundamentos epistemológicos del doctorado.
| Dimensión | Análisis GAMO en el marco fractal-grafo | Implicación metodológica | Principio resultante |
|---|---|---|---|
| Gnoseológica | El conocimiento del riesgo en sistemas adversariales complejos no puede construirse mediante modelos lineales. La geometría fractal implica que el conocimiento válido debe incorporar la posibilidad de eventos de cola pesada, sensibilidad a condiciones iniciales y autosimilitud entre escalas. El grafo como representación formal provee una epistemología relacional: conocemos el riesgo conociendo las conexiones, no los nodos aislados. | El conocimiento del sistema adversarial debe construirse sobre la topología del grafo, no sobre el inventario de activos | No sabemos qué tan expuestos estamos hasta que sabemos cómo estamos conectados |
| Axiológica | La adopción de modelos fractales implica un compromiso de valor: aceptar que el sistema es fundamentalmente impredecible en su comportamiento específico aunque predecible en sus patrones estadísticos. Esto obliga a invertir en capacidades adaptativas en lugar de certezas de control. La tensión entre eficiencia y resiliencia es un dilema axiológico con geometría fractal: ambos extremos son subóptimos. | Las organizaciones deben valorar la capacidad adaptativa sobre la predictibilidad del control; la resiliencia sobre la eficiencia máxima | Optimizar solo la eficiencia en un sistema fractal produce fragilidad: se eliminan las redundancias que absorben las perturbaciones |
| Metodológica | La teoría de grafos provee el método formal para representar las interdependencias del sistema adversarial. El análisis fractal provee las herramientas para caracterizar las propiedades emergentes: dimensión de Hausdorff, exponente de la ley de potencia, coeficiente de clustering. La combinación de ambos constituye una metodología coherente con la naturaleza del objeto. | El método debe combinar representación en grafo con métricas fractales para capturar tanto la topología como las propiedades emergentes del sistema | Un método lineal aplicado a un sistema fractal produce resultados localmente correctos pero globalmente engañosos |
| Ontológica | El sistema adversarial en ciberseguridad no es una colección de amenazas, vulnerabilidades y riesgos independientes: es un grafo con propiedades fractales cuya naturaleza es relacional y emergente. La adversarialidad no es una propiedad de los nodos sino de las aristas y de los patrones que emergen de su configuración. El riesgo no reside en los actores sino en la topología que los conecta. | El objeto de análisis de la ciberseguridad adversarial no son las amenazas ni las vulnerabilidades sino la topología del sistema que las conecta y les da forma | Gestionar las amenazas sin gestionar la topología es gestionar los síntomas sin gestionar la enfermedad |
Discusión: implicaciones para el diseño de sistemas de seguridad
El marco fractal-grafo tiene cinco implicaciones directas sobre el diseño organizacional de la seguridad que los modelos tradicionales no contemplan.
- Diseño de arquitectura de dependencias: las organizaciones que optimizan sus dependencias tecnológicas por eficiencia sin considerar el perfil de resiliencia adversarial están construyendo redes libres de escala sin saberlo, con el perfil de vulnerabilidad más favorable para el atacante sofisticado.
- Identificación continua de hubs: la centralidad de intermediación de los nodos debe ser una función continua del análisis de seguridad, no una clasificación estática. Un proveedor que aumenta su intermediación en el grafo se convierte en objetivo adversarial prioritario.
- Detección de cambios topológicos: el aumento rápido del grado de un nodo es una señal de alerta temprana. Más dependencias, más accesos, más integraciones equivalen a mayor potencial de impacto adversarial antes de que ese potencial se materialice.
- Arquitectura modular: el diseño de red con bajo acoplamiento entre módulos minimiza el radio de propagación de un compromiso. No es el más eficiente operativamente, pero es el que permite contener incidentes antes de que alcancen escala sistémica.
- Priorización con recursos limitados (RGSI): el grafo provee criterios objetivos para priorizar inspecciones. Concentrar la evaluación continua en los hubs de alta intermediación es la versión topológica de la frugalidad adaptativa: invertir donde el grafo indica máximo impacto potencial.
Conclusiones
Términos clave del artículo
Referencias
Barakási, A. L., & Albert, R. (1999). Emergence of scaling in random networks. Science, 286(5439), 509–512.
Barakási, A. L. (2002). Linked: The New Science of Networks. Perseus Publishing.
Bonabeau, E., Dorigo, M., & Theraulaz, G. (1999). Swarm Intelligence: From Natural to Artificial Systems. Oxford University Press.
Euler, L. (1736). Solutio problematis ad geometriam situs pertinentis. Commentarii Academiae Scientiarum Petropolitanae, 8, 128–140.
Holland, J. H. (1995). Hidden Order: How Adaptation Builds Complexity. Addison-Wesley.
Lorenz, E. N. (1963). Deterministic nonperiodic flow. Journal of the Atmospheric Sciences, 20(2), 130–141.
Mandelbrot, B. B. (1967). How long is the coast of Britain? Statistical self-similarity and fractional dimension. Science, 156(3775), 636–638.
Mandelbrot, B. B. (1982). The Fractal Geometry of Nature. W. H. Freeman.
Newman, M. E. J. (2010). Networks: An Introduction. Oxford University Press.
Simon, H. A. (1969). The Sciences of the Artificial. MIT Press.
Strogatz, S. H. (2001). Exploring complex networks. Nature, 410, 268–276.
UCB San Pablo — Tarija. (2026). Módulo 00: Epistemología. Doctorado en Innovación y Emprendimiento [Transcripción de clase, marzo 2026].
Watts, D. J., & Strogatz, S. H. (1998). Collective dynamics of ‘small-world’ networks. Nature, 393, 440–442.
